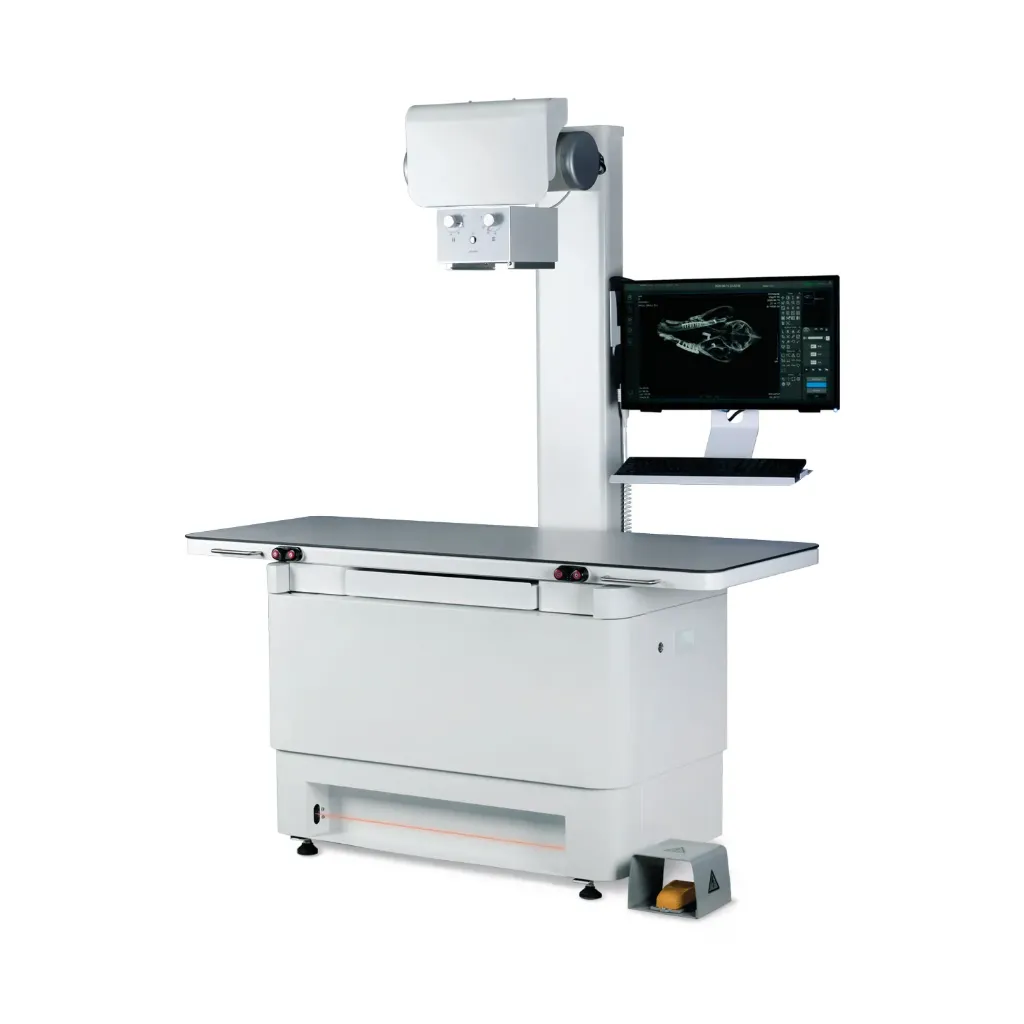

HiRay 32

Sistema de radiografía digital de ultra alta frecuencia

Principales características y ventajas

• Hasta 32 kW de potencia del generador con solo 3 kVA de alimentación monofásica
• Generador de ultra alta frecuencia de 500 kHz con almacenamiento de energía mediante condensadores integrado
• Detector plano de CsI de alto rendimiento de 43 × 43 cm
• Tamaño de píxel de 139 µm y matriz de 2.912 × 2.912 píxeles
• Conversión A/D de 16 bits para una excelente calidad de imagen
• Resolución espacial de 3,6 lp/mm
• Amplia área de imagen de 430 × 430 mm
• Adquisición rápida de imágenes, con previsualización y postprocesado en aproximadamente 3 segundos
• Baja dosis de radiación gracias a la eficiente tecnología del detector digital
• Tubo de rayos X Canon con ánodo giratorio
• Hasta 125 kVp / 400 mA / 32 kW
• Dos focos: 0,6/1,2 mm y 1,0/2,0 mm
• Capacidad térmica del tubo: 140 KHU
• Diseñado para hasta 100.000 exposiciones
• Colimador manual con 6 pares de hojas ajustables
• Iluminación LED integrada de 160 lux
• Apagado automático de la iluminación después de 30 segundos
• Cinta métrica retráctil integrada
• Pantalla táctil de 21"
• Interfaz intuitiva con acceso rápido a las funciones principales
• Mejora automática de las imágenes antes y después del procesamiento
• Herramientas de medición veterinaria específicas, incluyendo VHS, HD, TPLO y TTA
• Cálculo automático de los parámetros de exposición según el grosor del paciente
• Ajuste automático de kV, mA y mAs
• Programas anatómicos APR para optimizar el flujo de trabajo
• Compatibilidad con DICOM 3.0
• Pulsador manual de 2 niveles con cable prolongado
• Pedal de exposición adicional
• Mesa flotante de 4 direcciones para un posicionamiento preciso y cómodo del paciente
• Frenos electromagnéticos para todos los movimientos de la mesa
• Sistema de liberación de frenos controlado por láser
• SID fijo de 1.000 mm
• Movimiento de la mesa: ±150 mm longitudinal y ±150 mm horizontal
• Dimensiones de la superficie de la mesa: 1.500 × 610 mm
• Extensión de mesa de 300 mm
• Capacidad máxima: 100 kg
• Generador integrado en la mesa
• Dimensiones totales: 1.500 (1.800) × 860 × 2.000 mm

Especificaciones técnicas

Detector plano

• Tecnología: TFT con deposición directa de CsI
• Tamaño de píxel: 139 µm
• Matriz: 2.912 × 2.912 píxeles
• Conversión A/D: 16 bits
• Resolución espacial: 3,6 lp/mm
• Área de imagen: 430 × 430 mm
• Dimensiones: 460 × 460 × 15 mm

Generador de rayos X

• Frecuencia: 500 kHz
• Potencia: 32 kW
• Alimentación: 3 kVA, monofásica, 220/240 VAC
• Rango de tensión: 40–125 kVp
• Rango de corriente: 10–400 mA
• Programas anatómicos APR
• AEC y parámetros de exposición automáticos

Tubo de rayos X

• Fabricante: Canon
• Ánodo giratorio
• Tensión máxima: 125 kVp
• Focos: 0,6/1,2 mm y 1,0/2,0 mm
• Ángulo del blanco del ánodo: 14°
• Capacidad térmica: 140 KHU
• Diseñado para hasta 100.000 exposiciones

Mesa flotante

• Movimiento en 4 direcciones
• Movimiento longitudinal: ±150 mm
• Movimiento horizontal: ±150 mm
• SID fijo: 1.000 mm
• Superficie de la mesa: 1.500 × 610 mm
• Extensión: +300 mm
• Capacidad máxima: 100 kg
• Generador integrado en la mesa
• Dimensiones: 1.500 (1.800) × 860 × 2.000 mm
