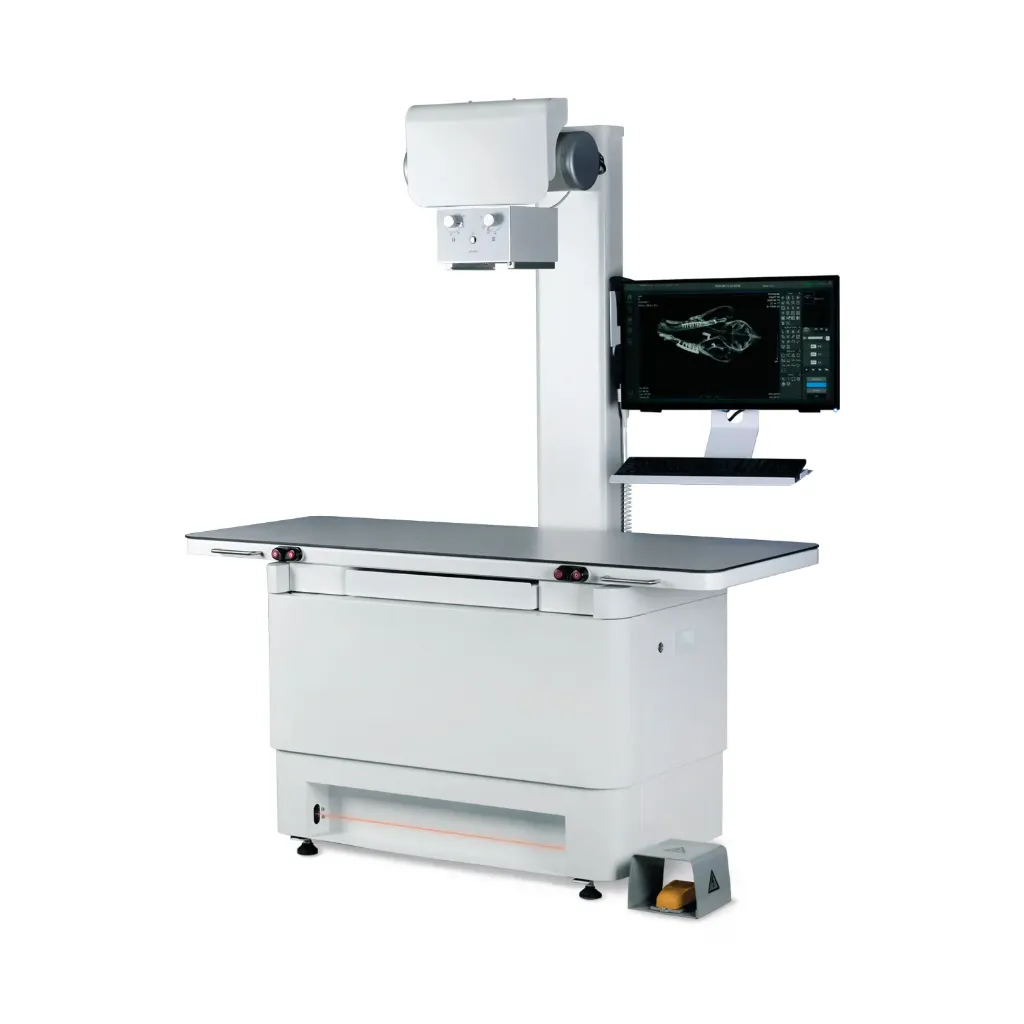

HiRay 32

Système de radiographie numérique à ultra-haute fréquence

Principales caractéristiques et avantages

• Jusqu’à 32 kW de puissance générateur avec seulement 3 kVA d’alimentation monophasée
• Générateur à ultra-haute fréquence de 500 kHz avec stockage d’énergie intégré par condensateurs
• Détecteur plan CsI haute performance de 43 × 43 cm
• Taille de pixel de 139 µm et matrice de 2 912 × 2 912 pixels
• Conversion A/N 16 bits pour une excellente qualité d’image
• Résolution spatiale de 3,6 lp/mm
• Grande zone d’imagerie de 430 × 430 mm
• Acquisition rapide des images, avec prévisualisation et post-traitement en environ 3 secondes
• Faible dose de rayonnement grâce à la technologie efficace du détecteur numérique
• Tube à rayons X Canon à anode tournante
• Jusqu’à 125 kVp / 400 mA / 32 kW
• Deux foyers : 0,6/1,2 mm et 1,0/2,0 mm
• Capacité thermique du tube : 140 KHU
• Conçu pour jusqu’à 100 000 expositions
• Collimateur manuel avec 6 paires de volets réglables
• Éclairage LED intégré de 160 lux
• Extinction automatique de l’éclairage après 30 secondes
• Mètre ruban rétractable intégré
• Écran tactile 21"
• Interface intuitive avec accès rapide aux fonctions principales
• Amélioration automatique des images avant et après traitement
• Outils de mesure vétérinaires dédiés, notamment VHS, HD, TPLO et TTA
• Calcul automatique des paramètres d’exposition en fonction de l’épaisseur du patient
• Réglage automatique de kV, mA et mAs
• Programmes anatomiques APR pour optimiser le flux de travail
• Compatibilité DICOM 3.0
• Déclencheur manuel à 2 niveaux avec câble rallongé
• Pédale de commande supplémentaire
• Table flottante 4 directions pour un positionnement précis et confortable du patient
• Freins électromagnétiques pour tous les mouvements de la table
• Système de déverrouillage des freins commandé par laser
• SID fixe de 1 000 mm
• Déplacement de la table : ±150 mm longitudinal et ±150 mm horizontal
• Dimensions du plateau : 1 500 × 610 mm
• Extension de table de 300 mm
• Charge maximale : 100 kg
• Générateur intégré dans la table
• Dimensions hors tout : 1 500 (1 800) × 860 × 2 000 mm

Caractéristiques techniques

Détecteur plan

• Technologie : TFT avec dépôt direct de CsI
• Taille de pixel : 139 µm
• Matrice : 2 912 × 2 912 pixels
• Conversion A/N : 16 bits
• Résolution spatiale : 3,6 lp/mm
• Zone d’imagerie : 430 × 430 mm
• Dimensions : 460 × 460 × 15 mm

Générateur de rayons X

• Fréquence : 500 kHz
• Puissance : 32 kW
• Alimentation : 3 kVA, monophasée, 220/240 VAC
• Plage de tension : 40–125 kVp
• Plage de courant : 10–400 mA
• Programmes anatomiques APR
• AEC et paramètres d’exposition automatiques

Tube à rayons X

• Fabricant : Canon
• Anode tournante
• Tension maximale : 125 kVp
• Foyers : 0,6/1,2 mm et 1,0/2,0 mm
• Angle de cible de l’anode : 14°
• Capacité thermique : 140 KHU
• Conçu pour jusqu’à 100 00
